如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

Materials Studio是全尺度材料模拟平台,它不仅拥有优异的操作界面,快捷实现模型搭建、参数设定以及结果的可视化分析,而且融合多种模拟方法,整合多达23个功能模块,实现从电子结构解析到宏观性能预测的全尺度科学研究。历经多年的发展,Materials Studio变得更加完善,更加灵活,多种应用程序接口以及脚本编写功能的添加使其能够更好的满足各类用户的研究需求。其所拥有的近400家用户涵盖材料、物理、化学、化工等多个领域,相关的研究工作在各类权威期刊上发表论文过万篇。

Materials Studio中的CASTEP、DMol3、QMERA等模块可对表界面及其上所发生的化学反应进行研究,如计算表面吉布斯自由能、研究表面吸附机理、表面化学反应过程、界面力学性质,薄膜生长机理、自组装等;经典分子力学、动力学模块如Forcite plus、GULP还可对表面物理吸附及界面物理粘结强度进行研究。

主要相关模块:CASTEP、DMol3、QMERA、Forcite Plus、GULP、Adsorption Locator

案例一:α-Al2O3/FeAl氢渗透阻挡层中氢的能量和扩散

Reference: Int. J. Hydrogen Energy 38, 7550 (2013)

所用模块:DMol3

使用氢能源过程中的安全性至关重要。将氢渗透阻挡层沉积到钢铁表面是阻碍氢同位素迁移的有效方法。其中,含铝涂层因为能有效抑制氢同位素迁移,并具有较好的热膨胀性能而备受人们青睐。研究人员使用密度泛函程序DMol3深入探索了α-Al2O3/FeAl氢渗透阻挡层的界面结构,不同界面结构对氢同位素的稳定性和扩散性能的影响,以及在α-Al2O3(001)/FeAl(111)界面上氢扩散的热动力学过程。结果表明α-Al2O3/FeAl中Al/Fe/O界面形成的势垒能够有效的阻止氢渗透到底层钢铁中。

如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

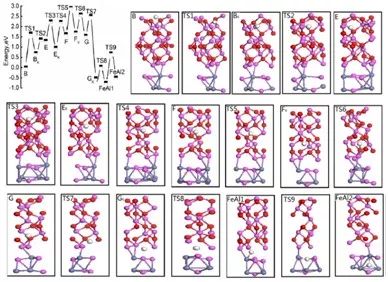

图 1 在α-Al2O3/FeAl 层中的Al/O 界面的氢的扩散势能图和结构

案例二:羧酸封端自组装单层膜的结构:分子动力学模拟和基于量子力学-分子力学杂化方法的振动模分析

Reference: J. Phys. Chem. C 116, 770 (2012)

所用模块:Forcite Plus、 COMPASS、 QMERA

有机薄膜在化学传感器、医疗器械以及电子器件领域具有广泛的应用。羧酸封端的单层自组装有机薄膜(CATSAMs),因可以通过调节pH值实现对结构和反应性能的控制而引起关注。以色列巴伊兰大学的研究人员利用分子动力学方法模拟了不同pH值条件下CATSAMs的平衡结构,得到了结构的变化规律。此外,他们利用量子力学-分子力学杂化方法计算了不同pH值时羧基C=O键的伸缩振动频率分布,结果与实验红外光谱数据一致,从而证明原子尺度动力学模拟的合理性,为有机薄膜微观结构和性能的研究提供了新的方法和思路。

如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

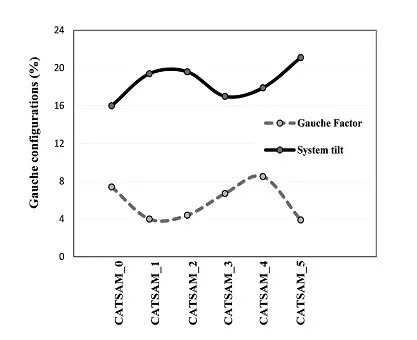

图1. CATSAMs的倾斜角与其旁氏构象百分比的相关性。CATSAM_0至CATSAM_5 pH值逐

如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

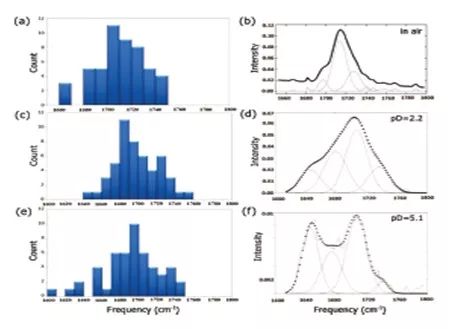

图2. 模拟得到的C=O伸缩振动频率分布与实验红外光谱的对比

案例三:纤锌矿结构ZnO/Mg0.25Zn0.75O超晶格中能带偏移和极化效应的第一性原理研究

Reference: Phys. Rev. B 86, 205322 (2012)

所用模块:DMol3

纤锌矿结构ZnO/MgxZn1-xO超晶格宽带隙半导体相较于传统III-V族半导体异质结,因具有更高的激子结合能,且更易于制备高质量的外延薄膜,而受到越来越多的关注。但是,超晶格所具有的能带偏移、内建电场强度等性质与其结构和应变的关系不甚明了。研究人员使用DMol3模块中的全电子方法,从理论上建立了ZnO/MgxZn1−xO 界面的能带偏移、内建电场、带隙与超晶格结构和应变的关系。模拟结果为设计和优化类似ZnO/MgxZn1−xO 超晶格结构在电子和光电领域的应用提供理论指导。

如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

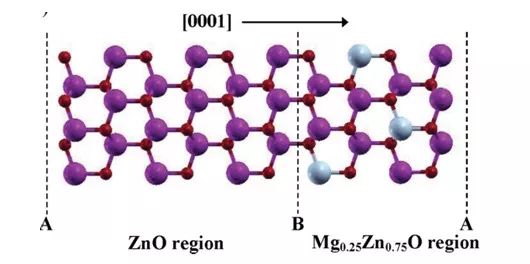

图1.(m+n)ZnO/Mg0.25Zn0.75O代表超晶格结构,其中m代表ZnO的层数,n代表MgxZn1−xO的层数

图示为(6+ 4) ZnO/Mg0.25Zn0.75O结构。其中ZnO区域为势阱,MgxZn1−xO区域为势垒

如何利用 Materials Studio玩转表面/界面计算?一起来看看这些计算案例!

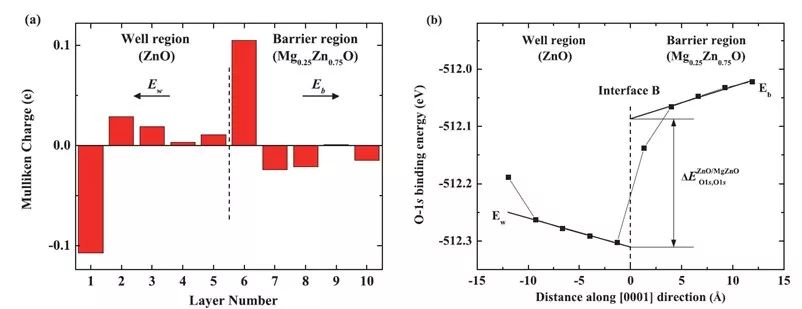

图2.  (a)(5+5)超晶格中每一层的密立根电荷。内建电场在势阱(E)w和势垒(Eb)区域的方向如图箭头所示

(b) 每一层中O 1s芯电子结合能. 由曲线外推得到价带偏移计算公式 的最后一项
