学术动态｜中国科大在研制新型量子功能材料中取得重要进展

中国科大陆亚林教授量子功能材料和先进光子技术研究团队在量子功能材料研究方面取得重要进展。该团队成员翟晓芳副研究员（青促会会员）、傅正平副教授等人，与美国劳伦兹伯克利国家实验室Jinghua Guo博士、中国科大赵瑾教授、湖南大学马超教授等合作，在研究新型高温、高对称性铁磁绝缘体过程中，通过把高质量氧化物薄膜制备与同步辐射先进光电学探测、第一性原理计算等相结合，成功地发现了高于液氮温度（77K）的高对称性铁磁绝缘体，并解释了产生高温铁磁转变现象的新机制。相关研究成果发表在2018年3月5日出版的美国科学院会刊《Proceedings of the National Academy of Sciences》(PNAS)上。

通常磁性材料可分为铁磁性和反铁磁性，而在真实的材料中，铁磁材料通常是导电的，反铁磁材料通常是绝缘的。随着量子科技的发展，对量子功能材料的性能逐渐有了更多的需求，例如在量子拓扑器件中需要绝缘的铁磁材料（铁磁绝缘体），同时需要该铁磁绝缘体具有高晶格对称性，以利于与其他材料外延生长成未来量子器件；需要具有尽可能高的铁磁转变温度，以利于更接近于器件的现实工作环境等等。

以往研究中发现的铁磁绝缘体大多是通过两个磁性原子占据位的不同以促使其轨道占据不同，这样的铁磁绝缘体中最著名的就是Y₃Fe₅O₁₂ (YIG)。但是这一类型的铁磁绝缘体具有复杂的、低对称性的点阵结构，同一种原子可以容易地占据不同晶格格点，因此高质量铁磁绝缘体的制备非常困难，并且严重影响到其铁磁绝缘体的性能。更为严重的是，这些复杂结构的铁磁绝缘体在被应用到磁性量子器件或隧穿器件中时，很难和其他高对称性的材料进行外延生长，从而造成未来器件制备与集成的困难。另一方面非常不幸的是，目前已知的、具有高对称性非掺杂铁磁绝缘体的铁磁转变温度都非常低，大部分都位于16K之下，远没有达到最低要求的液氮温度。这样表现出来的低温铁磁绝缘性可能是由于4f轨道太窄，和氧之间超交换作用太弱所导致。通常量子功能材料的罕见性都是受制于基本客观物理规律，因此要取得突破就必须从深层物理机制着手，设计和研制能够产生新型性能的新量子材料，这对物理机制研究和材料制备都提出了极高的要求。

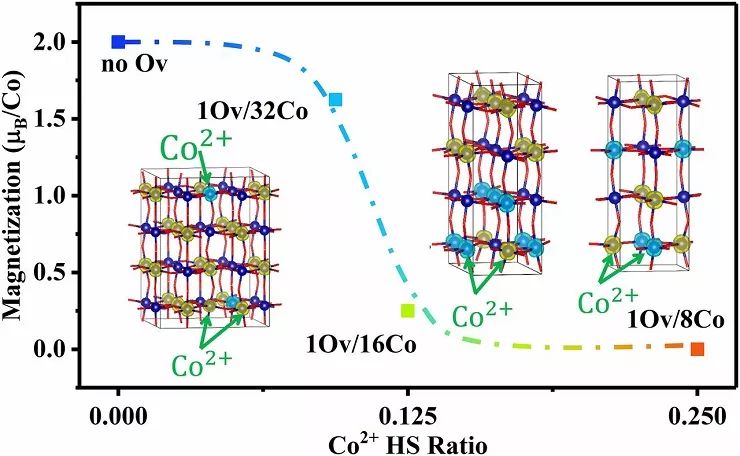

为了获得能在高温下工作的、具有易外延生长能力的、高对称性结构的铁磁绝缘体，该团队从一开始就进行了充分的材料筛选，认为LaCoO₃薄膜是有可能成为一个高对称性铁磁绝缘体的研究对象。但是关于LaCoO₃薄膜铁磁性的来源前期却充满了争议，由于对制备要求很高，薄膜中经常会出现大量缺陷，因而前期很多人认为是这些缺陷导致了铁磁性，导致了性能的不稳定及不可控。在本项工作中，团队成员发挥了高质量单晶薄膜制备的优势，研制了高质量、近似无缺陷的LaCoO₃薄膜并深入研究了其铁磁性的来源，发现LaCoO₃薄膜确实是一个罕见的高温铁磁绝缘体，其铁磁转变温度可以高达85K，是以往研究过材料的5倍，并高于液氮温度。通过制备不同氧含量、不同应力、不同厚度的LaCoO₃薄膜，发现了氧缺陷的浓度增加会引起铁磁性的削弱，并且在氧缺陷导致的Co²⁺含量达到10%左右时，铁磁性会完全消失；通过第一性原理计算，发现了和实验基本一致的结论，当氧缺陷被引入到拉应力下的LaCoO₃薄膜中时，产生的Co²⁺高自旋态（t2g3eg2）与邻近的Co³⁺高自旋态或Co²⁺高自旋态形成局域的反铁磁相互作用，削弱了铁磁性。并且当Co²⁺的浓度达到12.5%时，反铁磁相互作用取代了铁磁相互作用并成为新的长程序，铁磁性因而完全消失。这些实验和理论工作充分解释并证明了LaCoO₃薄膜铁磁绝缘机制，为未来研制高质量磁性量子器件等应用需求提供了一个亟需的新材料。

文章共同第一作者为合肥微尺度物质科学国家研究中心博士生孟德超和郭宏礼，通讯作者为翟晓芳副研究员和陆亚林教授。该工作得到了科技部、国家自然科学基金委、中科院和教育部等关键项目的资助。

文献链接：http://www.pnas.org/content/early/2018/02/28/1707817115

本文转载自中科院青促会科大小组，转载目的在于知识分享，本文观点不代表V-suan云平台立场。
