【作者前言】

对于科技工作者来说，gnuplot 是一个非常好用的绘图软件。因为感慨于gnuplot 中文资料和文档的缺乏，我于数月之前在科学网博客开始撰写“谈谈gnuplot”系列博文，至今已写了四十五篇。

虽然还有不少细节问题没有涉及，但是我觉得这些博文已经可以构成一个比较完整的gnuplot 中文教程。对大多数用户来说，这一系列博文已经涵盖了日常应用的需要。为了方便大家阅读，我现在将这一系列博文集结编辑成为此教程，以CC BY-NC-SA 知识共享协议发布。

我们之前的图像里的title、xlabel 等标签里用到的都是纯文本字符串，如果我们希望输出稍复杂一点的文字标签，例如字母加角标，我们可以使用enhanced 文本模式。

gnuplot 里面好多terminal 都支持enhanced 模式，使用方法就是在set terminal 的时候，在后面加上enhanced 参数。enhanced 模式里有一些表达特殊含义的字符，利用这些字符可以构成一些

比较复杂的文字输出。这些特殊字符主要包括：

1. ˆ：表示后面的字符为上角标

2. _：表示后面的字符为下角标

3. @：表示后面的字符不占任何宽度

4. &{“string”}：表示一段空白，空白的长度等于花括号内那段字符串所占宽度

5. ˜：表示后面的两个字符重叠打印（相当于打字机在同一位置打印两个字符）；也可以在第二个字符前加上一个数字，表示第二个字符相对于第一个字符有一个竖直方向的移动，移动距离等于该数字乘以字符尺寸。

上面提到的“字符”，也可以是包含在花括号（{}）内的“字符串”。除了上面这些特殊标志，还可以临时改变字符（或字符串）的字体，方法是：{/字体名=字体大小字符}下面我们看一些例子：

▪ “a^x”

ax

▪ “a_x”

ax

▪ “a^b_{cd}”

abcd

这里的上下角标没有对齐，因为上标b 需要占一定宽度

“a^@b_{cd}”

这里我们看到了@ 的作用

“abc&{de}fg”

abc   fg

这里& 后面的字符没有显示，留出一段和这些字符同样宽度的空白

“~a{1.2\_}”

注意这里的两个反斜杠。因为下横杠（_）是一个特殊字符，需要在前面加反斜杠n 来表示它本来的意义，而反斜杠本身也是一个特殊字符，需要在它前面再加一个反斜杠。我们在第四讲里谈到过双引号和单引号的区别。如果我们在这里用单引号而不是双引号，那么只需要一个反斜杠就可以了。这里的1.2 表示后面的字符（_）向上移动1.2 个字符大小的距离。

{/Symbol abc}abc

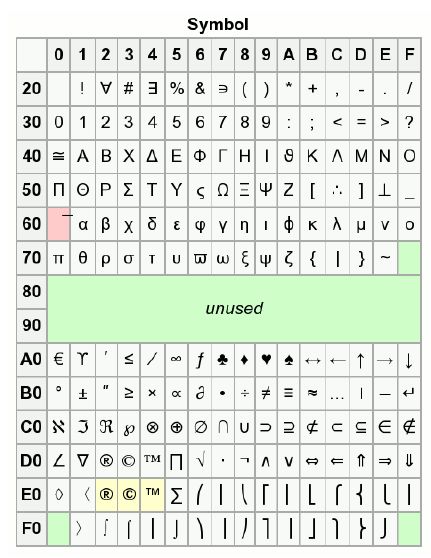

这里第一个花括号里的abc 使用了Symbol 字体，而后面括号外的abc 使用的是默认字体。注意字体名称前的斜杠方向。这里我们看到，Symbol 字体里的英文字母对应显示的是希腊字母。Symbol 字体里还包括了一些其它符号，下面是完整的Symbol 字体列表：

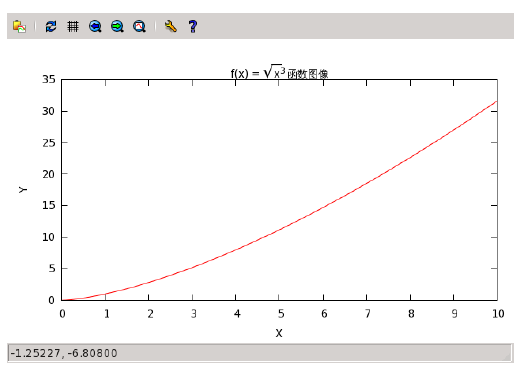

上面图中显示的是Symbol 字体对应的16进制代码。例如上面例子中的希腊字母，对应的16进制代码分别为61、62、63，转换为8进制代码就是141、142、143。在gnuplot 里，我们可以直接用字符的8进制代码表示这个字符，所以我们也可以用{/Symbol 141142143} 来表示。根据上面的内容，下面是一个综合起来的例子：

gnuplot> set term wxt enhanced
gnuplot> set xlabel “X”
gnuplot> set ylabel “Y”
gnuplot> set xrange [ 0 : 1 0 ]
gnuplot> set xtics 0 ,1 ,10
gnuplot> unset key
gnuplot> set title ” f ( x ) ␣=␣{/Symbol=16␣326}~{x^@3}{1.1{/ Symbol=16␣276}}&{ aa }
>␣函数图像”
gnuplot> plot sqrt ( x**3)

虽然利用enhanced 模式也能显示一些简单的数学表达式，但是对于稍微复杂一点的公式来说，显示效果无法令人满意。要在gnuplot 里显示数学公式，终极方案还是要用LATEX。

关于如何插入LATEX公式，我们将会在下一篇文章中继续讲解。
